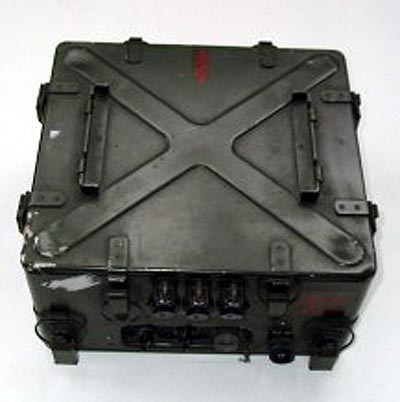

The BC-1335...

BC-1335

BC-1335
[Back]



送受信周波数/27-39Mc 間で2ch
電波形式/FM(ナロー)、出力 2W(3A5パラ・プッシュ)
用途/マンパック&ビークル搭載用
構成/高周波増幅1段,中間周波増幅2段シングルスーパ
中間周波数/4.3MHz
管球数/受信部 8球、送信部 8球、定電圧管1球、計17球
電源/12Vdcまたは6Vdc(B電圧発生は内部のバイブレータによる)

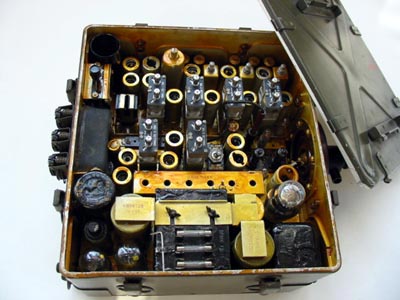

なかなか楽しい補助回路 内部の回路(273KB)
1945年製造の品

画像及び説明提供:JH3FJA
提供者のホームページ[ ココ ]
